線路板阻抗是什么?影響阻抗的關鍵因素主要有哪些?
在具有電阻、電感和電容的電路里,對交流電所起的阻礙作用叫做阻抗。阻抗常用Z表示,是一個復數,實部稱為電阻,虛部稱為電抗,其中電容在電路中對交流電所起的阻礙作用稱為容抗 ,電感在電路中對交流電所起的阻礙作用稱為感抗,電容和電感在電路中對交流電引起的阻礙作用總稱為電抗。 阻抗的單位是歐。

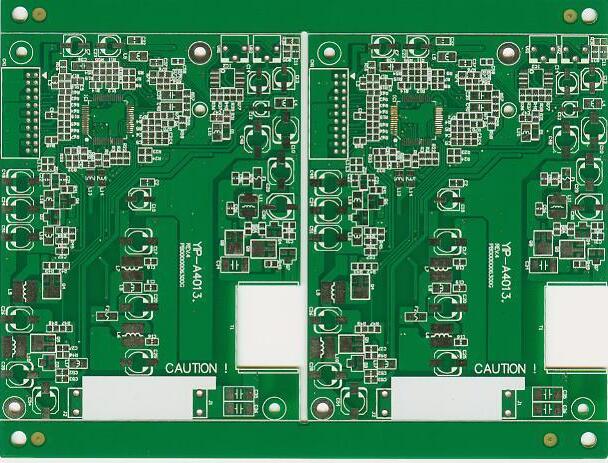

線路板阻抗介紹

線路板阻抗,指的是需要進行阻抗控制的線路板。阻抗控制,指在一高頻信號之下,某一線路層對其參考層,其信號在傳輸中產生的“阻力”須控制在額定范圍,方可保證信號在傳輸過程中不失真。阻抗控制其實就是讓系統中每一個部份都具有相同的阻抗值 ,即阻抗匹配。
影響阻抗的關鍵因素:
W-----線寬/線間 線寬增加阻抗變小,距離增大阻抗增大;
H----絕緣厚度 厚度增加阻抗增大;
T------銅厚 銅厚增加阻抗變小;
H1---綠油厚 厚度增加阻抗變小;
Er-----介電常數 參考層 DK值增大, 阻抗減小;
Undercut----W1-W undercut增加, 阻抗變大。
其實阻焊也對阻抗有影響,只是由于阻焊層貼在介質上,導致介電常數增大,將此歸于介電常數的影響,阻抗值大約會相應減少4%。
以上就是小編整理的關于線路板阻抗是什么和影響阻抗的關鍵因素,希望對大家有所幫助,如還有不清楚的地方,請聯系右側的QQ、微信或者電話,我們會有專業的人員為您解答。
